Helix Tower: Observation Pods

Year
2021, 2023



Typology
Attraction Design

Program
Entertainment

Location
Chicago, IL

Helix Tower: Observation Pod Design

Bringing thrill and wonder to Chicago's storied skyline, Helix Tower was proposed as an exciting opportunity to create an unforgettable experience. Designed from the ground up, the observation pods are meant to seat two guests comfortably. It features a polycarbonate shell to allow for maximum visibility, and, for thrill seekers, the ability to rotate the floor plate and seats from a shared console.

726bd9_e517a7dd2ea848579aab8767ffe4cbbd~mv2 1
FrontElev_NoAnno 1

CAR CONTROL MECHANISM; ROLL, YAW

POLYCARBONATE SHELL HOUSING

HEADREST

BACKREST

SAFETY RESTRAINT

LAP BAR

FRONT-END LED

DRIVE ASSEMBLY

WHEEL CARRIERS

CHASSIS

WHEEL ASSEMBLY

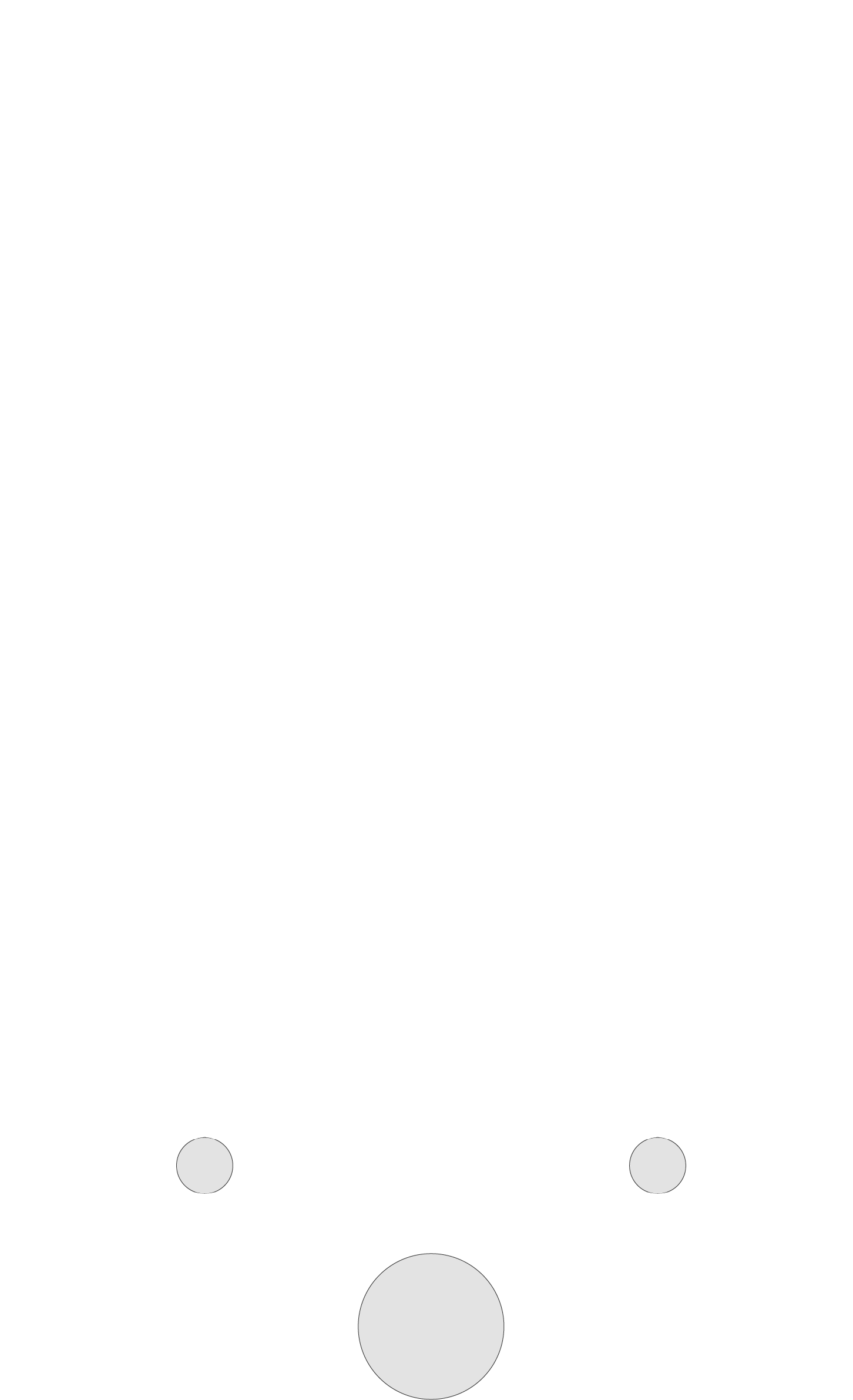

FRONT ELEVATION

SCALE 1
FrontElev_NoAnno 2

POLYCARBONATE SHELL HOUSING

HEADREST

SAFETY RESTRAINT

SEAT ROLL CONTROL HOUSING
*

SEAT FRAME

MECHANICAL HOUSING

DRIVE ASSEMBLY

WHEEL CARRIERS

CHASSIS

WHEEL ASSEMBLY

SCALE 2

REAR ELEVATION

*ALLOWS MOVEMENT OF SEATS INDEPENDENT OF BODY; ATTACHED TO SEAT FRAME


ROAD WHEEL

GLIDE WHEEL

UPSTOP WHEEL

POLYCARBONATE SHELL HOUSING

HEADREST

BACKREST

SAFETY RESTRAINT

LAP BAR

SEAT FRAME

HOOD COVER, FRONT END MECHANICAL HOUSING

DRIVE ASSEMBLY

WHEEL ASSEMBLY

SIDE ELEVATION

SCALE 3
Updated Tower Rendering Ext Hero - close up 1.png
Asset 4 1

FLOOR PLATE; ROTATES ON YAW AXIS

POLYCARBONATE CABIN DOOR

RECESSED TRACK

FUNCTION DIAGRAM
